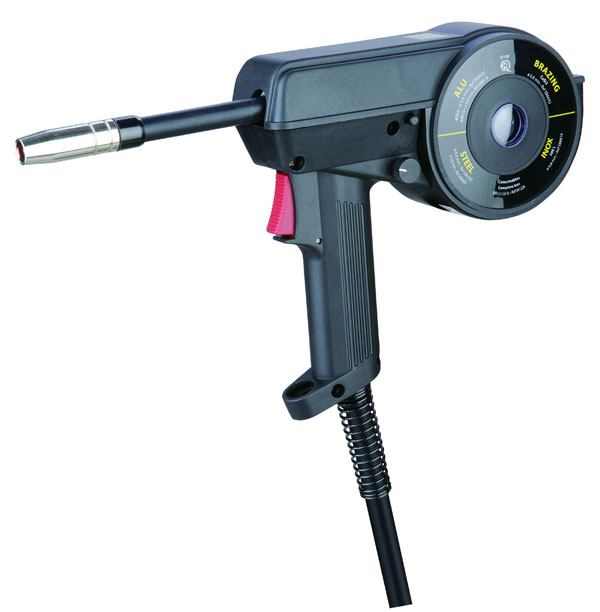

PortuguêsПриводная горелка QLBF-200III, Сварочная горелка с механизмом подачи проволоки/ Сварочный пистолет

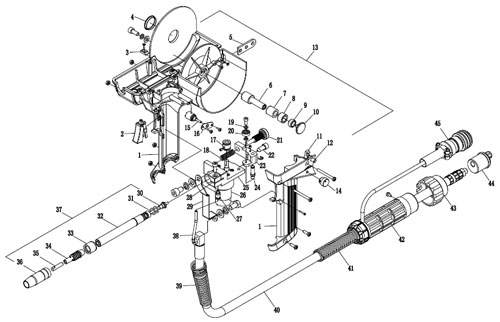

| № | Номер детали | Описание | Номер | Номер части | Описание |
| 1 | LWH2101 | Рукоятка горелки | 24 | LWZ2012 | Вал |
| 2 | LGJ2003 | Переключатель спускового механизма | 25 | LWZ2019 | Кронштейн |
| 3 | LWH2111 | Изогнутый блок | 26 | LZ2830 | Двигатель и коробка передач (30:1) |
| 4 | LWH2112 | Прозрачный кожух | LZ2820 | Двигатель и редуктор (20:1) | |
| 5 | LWH2116 | Подвесной крюк | 27 | Q9104 | Газовый соединитель |
| 6 | LWT2015 | Вал кассеты | 28 | LWZ2000 | Механизм подачи проволоки |
| 7 | LMT2014 | Амортизирующая втулка | 29 | LWK2001 | Проводниковая пластина |
| 8 | LWT2113 | Контрольная втулка | 30 | LWR11170 | Проволочная пружина |
| 9 | LMT2012 | Регулировочный винт | 31 | Q507618 | Уплотнительное кольцо 7.65×1.78 |
| 10 | LWT2011 | Стопорный винт | 32 | LWF1111 | Прямой гусак |
| 11 | LWH2113 | Крюк | 33 | EF1011 | Изоляционная втулка |
| 12 | LWH2114 | Нажимная кнопка | 34 | LWD1101 | Диффузор с пружиной |
| 13 | LWH2100 | Рукоятка (1-12) | 35 | EB1108 | Контактный наконечник 0.8мм |
| 14 | LWH2115 | Кнопка управление потенциометром | EB1109 | Контактный наконечник 0.9мм | |
| 15 | Q8110 | Потенциометр 10 кОм | EB1110 | Контактный наконечник 1.0мм | |
| Q8105 | Потенциометр 5 кОм | 36 | EA1212 | Коническое сопло 12мм | |
| Q8101 | Потенциометр1кОм | 37 | LWF11180 | Прямой гусак 180° | |
| 16 | LWI2011 | Крепежная пластина потенциометра | 38 | LWW2101 | Впускная трубка |
| 17 | LWZ2011 | Приводной ролик 0.8/0.9 | 39 | LWS2101 | Передний пружинный кожух |
| LWZ2020 | Приводной ролик 1.0/1.2 | 40 | LWL2140 | Кабель 4м | |
| 18 | LWZ2018 | Прижимная пружина | 41 | ES2201 | Задний пружинный кожух |
| 19 | LWZ2016 | Подкладка | 42 | EH2201 | Задняя рукоятка |
| 20 | LWZ2017 | Подшипник | 43 | EP2001 | Контргайка |
| 21 | LWZ2015 | Прижимный болт | 44 | LWU2001 | Евроразъем без линии управления |
| 22 | LWZ2014 | Вводная проводка | LTU2002 | Евроразъем | |
| 23 | LWZ2013 | Колёсико для прессования проволоки | 45 | MV0010 | Штепсель (10 штырей) |
Являясь профессиональным производителем и поставщиком приводных горелок в Китае, наша компания предлагает широкий ассортимент продукции, в том числе сварочные горелки MIG/MAG, приводные горелки, сварочные позиционеры, сварочные вращатели и многое другое.
